BWR 원전이란? 비등수형 원자로 원리와 PWR 차이 정리
전날 살펴본 PWR은 원자로 안의 물을 끓이지 않고, 증기발생기에서 별도의 물을 끓여 터빈을 돌리는 방식이었습니다.
그렇다면 BWR은 어떻게 다를까요?
BWR은 원자로용기 안에서 물을 직접 끓입니다. 여기에서 만들어진 증기가 별도의 증기발생기를 거치지 않고 터빈으로 이동합니다.
한 문장으로 정리하면 다음과 같습니다.
BWR은 원자로에서 물을 끓여 만든 증기로 터빈을 직접 돌리는 원자로입니다.
오늘은 BWR의 발전 원리와 주요 설비, PWR과의 차이, 운전 시 관리해야 할 부분을 정리해 보겠습니다.
※ 이 글은 2026년 8월 19일 기준으로 확인했습니다. 세부 구조와 안전설비는 원자로 모델에 따라 다를 수 있습니다
BWR 비등수형 원자로의 발전 원리와 핵심 설비, PWR과의 차이를 정리한 이미지
BWR이란?
BWR은 Boiling Water Reactor의 약자로, 우리말로는 비등수형 원자로 또는 비등경수로라고 합니다.
BWR도 PWR과 마찬가지로 일반적인 물인 경수를 냉각재와 감속재로 사용합니다.
차이는 원자로 내부의 물을 어떻게 사용하는가에 있습니다.
PWR은 높은 압력으로 냉각수가 끓지 않도록 유지하지만, BWR은 원자로를 통과한 물의 일부가 실제로 끓도록 설계합니다.
원자로용기 안에서 만들어진 증기는 주증기배관을 통해 터빈으로 직접 이동합니다. 터빈을 회전시킨 증기는 복수기에서 다시 물로 바뀐 후 급수계통을 거쳐 원자로로 돌아갑니다.
국제원자력기구도 BWR을 물이 냉각재와 감속재 역할을 하며, 원자로에서 만들어진 증기가 터빈발전기로 직접 이동하는 방식으로 설명합니다.
BWR은 어떻게 전기를 만들까?

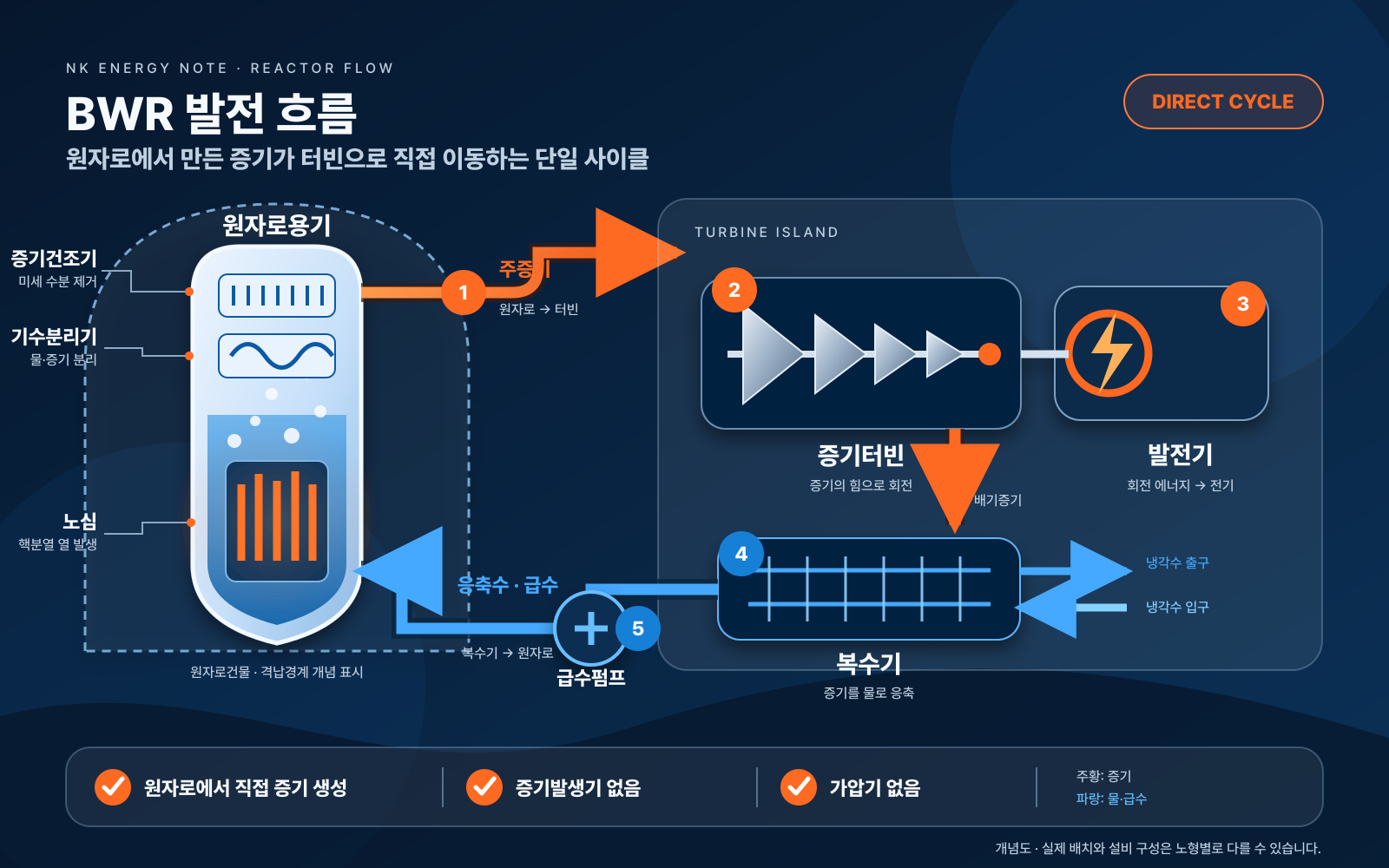

BWR의 발전 과정은 다음 여섯 단계로 정리할 수 있습니다.
- 원자로 노심에서 핵분열이 일어나 열이 발생합니다.
- 원자로용기 안의 냉각수가 노심을 지나면서 가열됩니다.
- 가열된 물의 일부가 끓어 물과 증기가 섞인 상태로 위쪽으로 올라갑니다.
- 기수분리기와 증기건조기가 증기에 포함된 물방울을 제거합니다.
- 건조된 증기가 주증기배관을 통해 터빈으로 이동해 터빈과 발전기를 회전시킵니다.
- 터빈을 지난 증기는 복수기에서 물로 응축된 후 원자로로 돌아갑니다.
PWR처럼 증기발생기에서 별도의 2차계통 증기를 만드는 것이 아니라 원자로에서 만들어진 증기를 직접 사용하기 때문에 이를 직접 사이클이라고 합니다.
NUCLEAR 101: How Does a Nuclear Reactor Work?
How boiling and pressurized light-water reactors work
www.energy.gov
원자로에서 생긴 증기를 바로 보내도 될까?
노심에서 올라온 물과 증기의 혼합물을 그대로 터빈으로 보내는 것은 아닙니다.
BWR 원자로용기 상부에는 기수분리기와 증기건조기가 설치됩니다.
기수분리기
노심을 통과한 냉각수는 물과 증기가 섞인 상태로 올라옵니다.
기수분리기는 회전력과 관성을 이용해 증기와 물을 먼저 분리합니다. 분리된 물은 원자로 내부에서 다시 순환합니다.
증기건조기
기수분리기를 통과한 증기에도 작은 물방울이 남아 있을 수 있습니다.
증기건조기는 남아 있는 수분을 추가로 제거합니다. 수분이 많은 증기가 터빈으로 들어가면 터빈 날개에 침식과 손상을 일으킬 수 있기 때문입니다.
이 과정을 거쳐 수분이 줄어든 증기가 주증기배관을 통해 터빈으로 이동합니다.
BWR의 주요 설비
원자로용기
핵연료와 제어봉, 기수분리기, 증기건조기 등 주요 내부구조물이 들어 있습니다.
PWR과 달리 원자로용기 안에서 물이 끓고 증기가 만들어집니다.
핵연료와 노심
핵연료에서 발생한 핵분열 열이 냉각수로 전달됩니다. 물은 냉각재 역할과 중성자의 속도를 낮추는 감속재 역할을 함께 합니다.
기수분리기와 증기건조기
원자로에서 만들어진 증기에 포함된 물방울을 제거합니다. BWR을 PWR과 구분하는 대표적인 내부 설비입니다.
재순환계통
원자로 노심을 통과하는 냉각수의 유량을 조절합니다.
전통적인 BWR은 재순환펌프와 제트펌프 등을 사용하며, 일부 최신 설계는 자연순환을 활용해 별도의 대형 재순환펌프를 줄이기도 합니다.
주증기배관
원자로용기에서 만들어진 증기를 터빈으로 보냅니다. 사고나 이상 상황에서는 주증기격리밸브가 닫혀 원자로와 터빈 계통을 격리합니다.
터빈과 발전기
증기의 힘으로 터빈이 회전하고, 터빈에 연결된 발전기가 전기를 생산합니다.
복수기와 급수계통
터빈을 지난 증기를 물로 응축합니다. 응축된 물은 급수펌프를 통해 다시 원자로용기로 돌아갑니다.
BWR은 출력을 어떻게 조절할까?
BWR에서는 제어봉과 노심을 통과하는 냉각수 유량을 이용해 출력을 조절합니다.
제어봉은 중성자를 흡수해 핵분열 반응을 조절합니다. 대표적인 대형 BWR에서는 원자로용기 아래쪽에 설치된 구동장치를 통해 제어봉을 노심 아래에서 삽입합니다.
재순환 유량도 출력 조절에 활용됩니다.
노심을 통과하는 물의 양이 변하면 물과 증기의 비율도 달라집니다. 증기 기포가 많아지면 물의 밀도가 낮아지고 중성자를 감속하는 효과가 줄어들어 핵분열 반응이 낮아지는 방향으로 작용합니다.
이를 기포 또는 보이드에 의한 반응도 피드백이라고 합니다.
다만 실제 출력 제어 방식과 운전 범위는 BWR 모델에 따라 다릅니다.
직접 사이클의 의미
BWR에는 PWR에서 사용하는 별도의 증기발생기와 가압기가 없습니다.
원자로에서 만들어진 증기가 터빈으로 직접 이동하기 때문에 발전계통이 비교적 단순하게 구성될 수 있습니다.
하지만 ‘설비가 적다’는 이유만으로 BWR이 PWR보다 무조건 저렴하거나 유지보수가 쉽다고 단정할 수는 없습니다.
원자로용기 내부에는 기수분리기와 증기건조기 등의 구조물이 필요하고, 직접 사이클에 맞는 수질 관리와 방사선 방호 설계도 함께 고려해야 합니다.
터빈에도 방사선 관리가 필요할까?
BWR의 증기는 원자로 냉각수에서 직접 만들어집니다.
원자로를 통과한 냉각수에는 방사선에 의해 생성된 단수명 방사성물질이 포함될 수 있습니다. 대표적으로 질소-16은 반감기가 약 7초로 매우 짧지만, 원자로 운전 중에는 강한 감마선을 방출합니다.
따라서 BWR은 운전 중 주증기배관과 터빈 주변에 차폐와 방사선 감시, 접근 통제가 필요합니다.
그렇다고 핵연료 물질이 정상적으로 터빈까지 이동한다는 뜻은 아닙니다. 핵연료는 연료 피복관 안에 있으며, 냉각수와 연료를 분리하는 방벽이 유지됩니다.
다만 연료 피복에 손상이 발생하면 냉각수와 증기 계통에서 핵분열생성물을 감시하고 처리해야 합니다.
PWR과 BWR은 무엇이 다를까?
두 원자로는 모두 물을 냉각재와 감속재로 사용하는 경수로입니다.
가장 큰 차이는 증기를 어디에서 만드는가입니다.
PWR
- 원자로 안의 물을 끓이지 않습니다.
- 1차계통과 2차계통이 분리됩니다.
- 증기발생기에서 2차계통의 증기를 만듭니다.
- 가압기와 증기발생기가 필요합니다.
- APR1400과 OPR1000이 대표적인 PWR 계열입니다.
BWR
- 원자로용기 안에서 물의 일부가 끓습니다.
- 원자로에서 만들어진 증기가 터빈으로 직접 이동합니다.
- 별도의 증기발생기와 가압기를 사용하지 않습니다.
- 기수분리기와 증기건조기가 필요합니다.
- ABWR과 ESBWR 등이 BWR 계열에 포함됩니다.

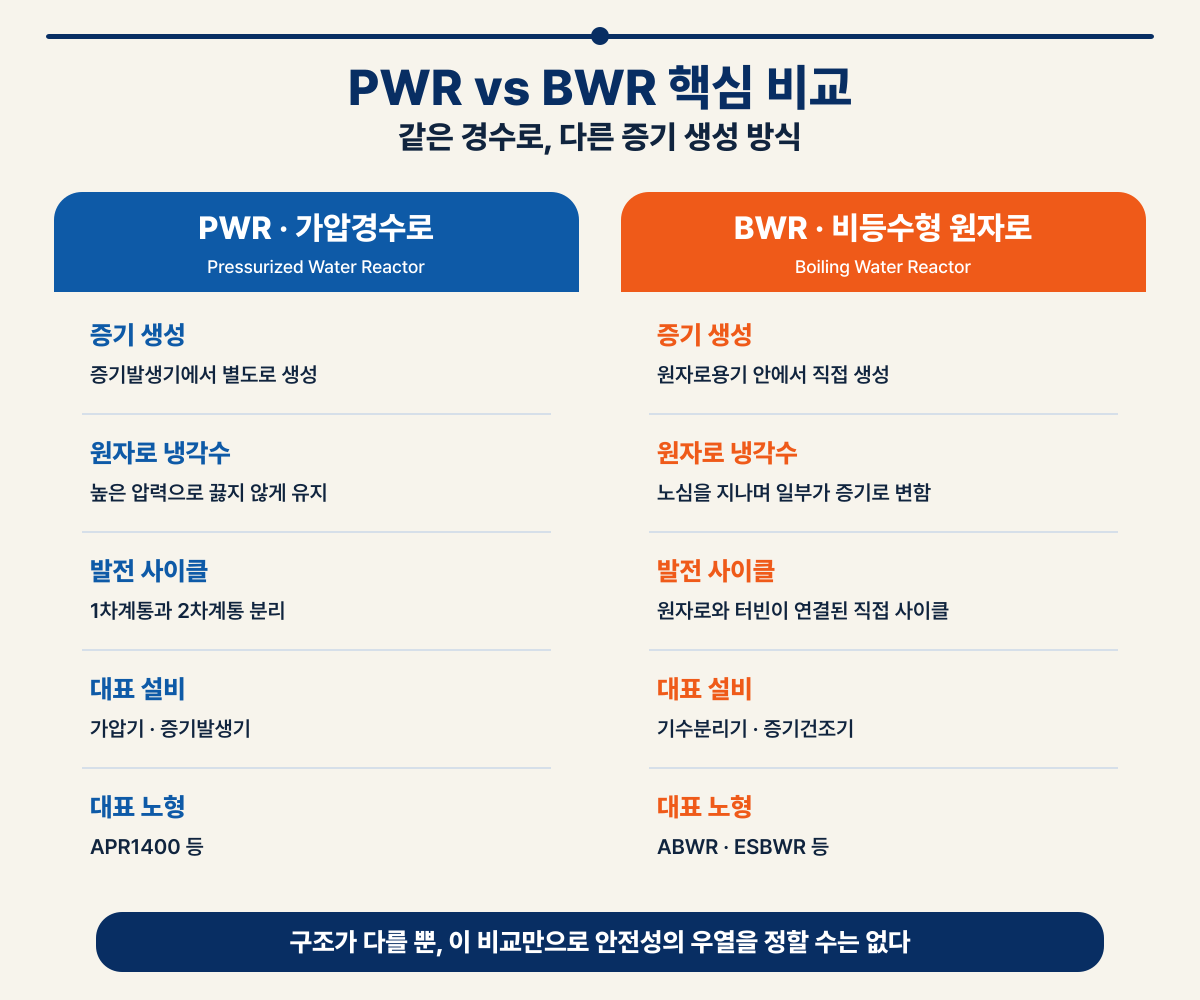

📷 이 위치에 ‘PWR vs BWR 핵심 비교’ 이미지를 넣은 뒤 이 문장을 삭제합니다.
대체텍스트: PWR 가압경수로와 BWR 비등수형 원자로의 증기 생성 위치, 계통 구조와 주요 설비 비교
구조가 다르다고 해서 어느 한쪽이 항상 더 안전하거나 경제적이라고 단정할 수는 없습니다.
실제 안전성과 경제성은 구체적인 노형, 안전계통, 부지 조건, 건설 경험, 규제 요건과 운전 성과를 함께 확인해야 합니다.
BWR의 장점
주요 계통을 줄일 수 있다
별도의 증기발생기와 가압기가 필요하지 않습니다. 원자로에서 만든 증기를 직접 사용하기 때문에 열을 전달하기 위한 별도 2차계통도 없습니다.
직접 증기를 사용할 수 있다
원자로에서 발생한 열로 만든 증기가 중간 열교환기를 거치지 않고 터빈으로 이동합니다.
냉각수 유량으로 출력을 조절할 수 있다
제어봉뿐 아니라 재순환 유량을 조절해 원자로 출력을 운전 범위 안에서 제어할 수 있습니다.
설계 단순화 가능성이 있다
최신 BWR 설계 중에는 자연순환과 피동안전계통을 활용해 펌프와 배관을 줄이는 방향으로 개발된 노형도 있습니다.
다만 설비 감소가 실제 건설비와 공사기간 절감으로 이어지는지는 프로젝트별로 확인해야 합니다.
BWR의 관리 포인트
원자로 수위 유지
BWR은 원자로 안에서 물이 끓기 때문에 원자로 수위 측정과 급수 제어가 중요합니다.
2상 유동 관리
노심에서는 물과 증기가 함께 흐릅니다. 따라서 냉각수 유량과 증기 기포 비율, 연료 표면의 열전달 상태를 관리해야 합니다.
터빈 계통의 방사선 관리
원자로에서 만들어진 증기가 직접 이동하기 때문에 주증기배관과 터빈 계통에 대한 차폐와 방사선 감시가 필요합니다.
수질과 재료 관리
원자로 냉각수는 원자로용기뿐 아니라 증기배관과 터빈, 복수기 등을 순환합니다. 부식 생성물 관리와 수질 유지가 중요합니다.
정지 후 냉각 유지
원자로를 정지해 핵분열 연쇄반응을 멈춰도 핵분열생성물에서 붕괴열이 발생합니다.
따라서 정지 이후에도 원자로와 사용후핵연료의 냉각을 유지해야 합니다.
BWR의 안전계통
BWR에는 이상 상황에서 원자로를 정지하고 노심을 냉각하기 위한 여러 안전계통이 적용됩니다.
대표적인 기능은 다음과 같습니다.
- 제어봉을 신속하게 삽입하는 원자로 정지 기능
- 주증기배관을 차단하는 격리 기능
- 냉각재 상실 상황에서 물을 공급하는 비상노심냉각계통
- 원자로의 압력을 낮추기 위한 감압 기능
- 방사성물질의 외부 방출을 억제하는 격납계통
- 원자로 정지 후 붕괴열을 제거하는 잔열 제거 기능
어떤 설비가 사용되는지와 작동 방식은 BWR의 세대와 모델에 따라 다릅니다.
후쿠시마 사고도 BWR 때문이었을까?
후쿠시마 다이이치 원전 1~6호기는 BWR 계열 원자로였습니다.
하지만 사고 원인을 단순히 ‘BWR이었기 때문’이라고 설명하는 것은 정확하지 않습니다.
2011년 동일본 대지진 당시 운전 중이던 원자로에는 제어봉이 정상적으로 삽입되어 핵분열 연쇄반응이 정지했습니다.
이후 예상 범위를 넘은 쓰나미가 발전소를 침수하면서 외부전원과 다수의 비상전원이 상실됐습니다. 냉각과 계측 기능을 장기간 유지하기 어려워지면서 붕괴열을 충분히 제거하지 못했고, 연료 손상과 수소폭발로 이어졌습니다.
따라서 후쿠시마 사고를 이해할 때는 BWR의 구조뿐 아니라 장기간 전원 상실, 침수 방호, 최종 열제거원, 비상대응 체계를 함께 살펴봐야 합니다.
BWR과 BWRX-300은 어떤 관계일까?
BWR 기술은 대형 원전에서만 사용되는 것은 아닙니다.
GE Vernova Hitachi가 개발한 BWRX-300은 BWR 기술을 기반으로 한 소형모듈원자로입니다.
BWRX-300 역시 원자로에서 증기를 직접 만드는 비등수형 원자로이지만, 자연순환과 피동안전 기능을 활용하고 설비 구성을 단순화한 차세대 설계입니다.
여기에서 한 가지 구분해야 할 점이 있습니다.
BWR은 원자로의 냉각과 증기 생성 방식을 나타냅니다. 반면 SMR은 원자로의 크기와 모듈화된 설계·건설 방식을 나타내는 개념입니다.
따라서 SMR 중에는 BWR 방식도 있고 PWR 방식도 있습니다.
GE Vernova Hitachi BWRX-300 소개
다음 글에서는 SMR이 기존 대형 원전과 무엇이 다른지, SMR이라는 이름이 특정 원자로 방식만을 의미하지 않는 이유를 정리해 보겠습니다.
정리
BWR은 원자로용기 안에서 물을 직접 끓여 증기를 만들고, 그 증기로 터빈과 발전기를 돌리는 원자로입니다.
PWR과 달리 증기발생기와 별도의 2차계통이 없으며, 원자로 내부의 기수분리기와 증기건조기가 증기의 수분을 제거합니다.
직접 사이클을 사용해 계통을 단순화할 수 있지만, 원자로 수위와 2상 유동, 수질, 터빈 계통의 방사선 관리가 중요합니다.
PWR과 BWR의 차이를 이해했다면 다음 단계인 SMR을 볼 때도 원자로 방식과 크기·건설 개념을 구분해서 볼 수 있습니다.
