PWR 원전이란? 가압경수로 원리와 1차·2차 계통 쉽게 정리
원자력발전소를 살펴보다 보면 PWR, BWR, SMR처럼 비슷해 보이는 약어가 자주 등장합니다.
우리나라 원전에서 많이 사용하는 방식은 PWR입니다. 한국어로는 가압경수로라고 부릅니다.
PWR을 이해할 때 가장 먼저 기억할 내용은 간단합니다.
원자로 안의 물은 끓이지 않고, 증기발생기에서 다른 물을 끓여 터빈을 돌린다.
오늘은 이 원리를 중심으로 PWR의 구조와 주요 설비, 장점과 관리 포인트를 정리해 보겠습니다.
※ 이 글은 2026년 8월 19일 기준으로 확인했습니다. 세부 구조와 안전설비는 원자로 모델에 따라 다를 수 있습니다.
PWR이란?
PWR은 Pressurized Water Reactor의 약자로, 우리말로는 가압경수로라고 합니다.
물을 냉각재와 감속재로 사용하고, 원자로 내부의 물에 높은 압력을 가해 쉽게 끓지 않도록 만든 원자로입니다.
여기서 ‘경수’는 우리가 일상적으로 접하는 일반적인 물을 뜻합니다. 이 물은 원자로에서 발생한 열을 옮기는 냉각재 역할과 핵분열 반응을 유지하는 데 필요한 중성자의 속도를 낮추는 감속재 역할을 함께 합니다.
우리나라의 OPR1000과 APR1400도 가압경수로 계열입니다.
핵심은 1차계통과 2차계통의 분리
PWR의 발전 과정을 이해하려면 1차계통과 2차계통을 구분해야 합니다.
1차계통
1차계통의 물은 원자로 노심을 지나면서 핵분열로 발생한 열을 전달받습니다.
하지만 높은 압력이 유지되기 때문에 원자로 안에서 끓지 않습니다. 뜨거워진 물은 증기발생기로 이동해 2차계통의 물에 열을 전달한 다음, 원자로냉각재펌프를 통해 다시 원자로로 돌아옵니다.
흐름을 간단히 정리하면 다음과 같습니다.
원자로 → 증기발생기 → 원자로냉각재펌프 → 원자로
2차계통
2차계통의 물은 증기발생기에서 1차계통의 열을 전달받아 증기로 바뀝니다.
이 증기가 터빈을 회전시키고, 터빈에 연결된 발전기가 전기를 생산합니다. 터빈을 지난 증기는 복수기에서 다시 물로 응축된 후 증기발생기로 돌아갑니다.
증기발생기 → 터빈 → 발전기 → 복수기 → 증기발생기
정상 운전 상태에서 1차계통의 물과 2차계통의 물은 직접 섞이지 않습니다. 증기발생기의 전열관을 사이에 두고 열만 전달됩니다.
이 구조가 원자로에서 발생한 증기를 바로 터빈으로 보내는 BWR과 구분되는 PWR의 대표적인 특징입니다.

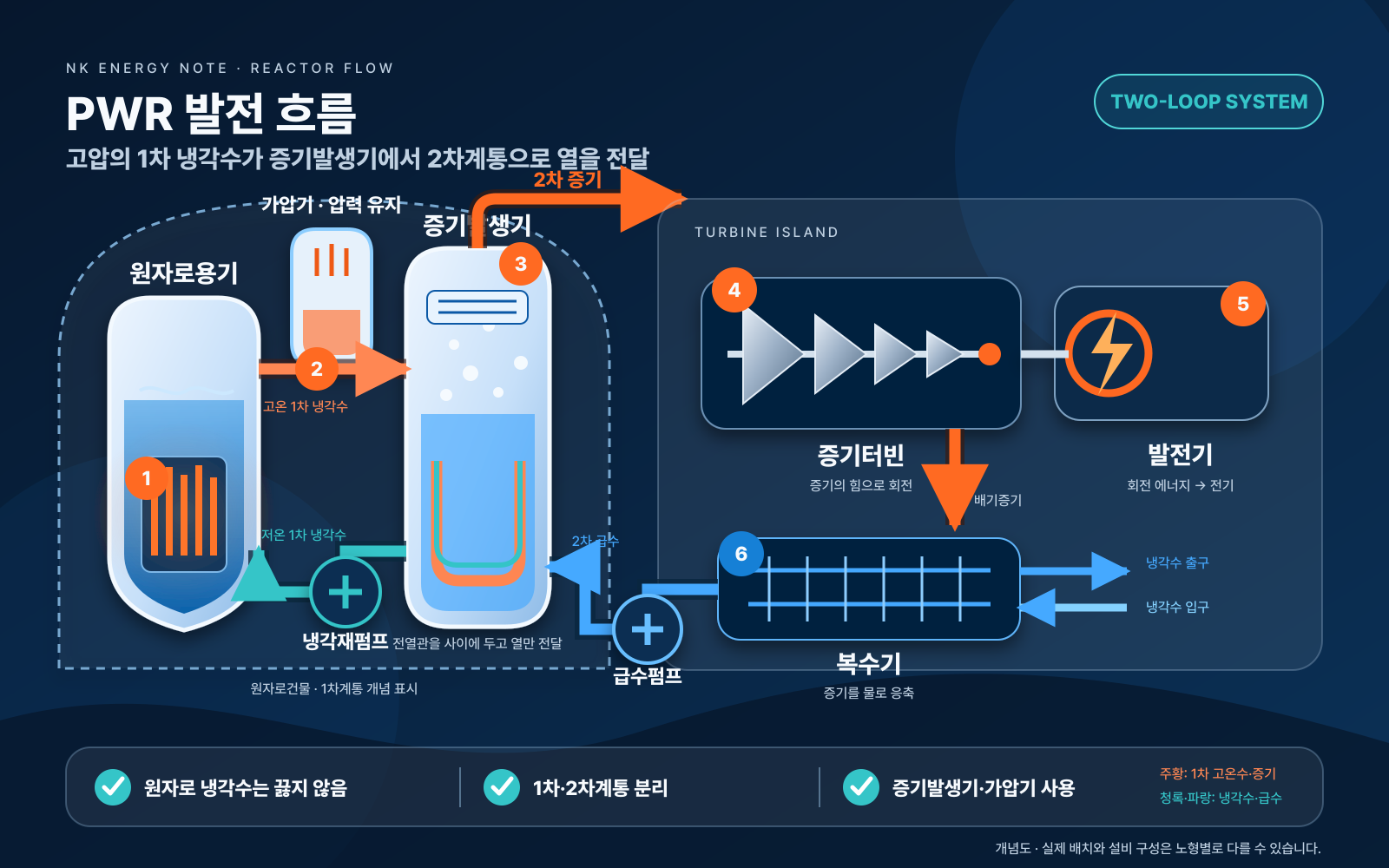

PWR 가압경수로의 1차계통과 2차계통, 발전 흐름과 핵심 설비를 정리한 이미지
PWR은 어떻게 전기를 만들까?
PWR의 발전 과정은 다음 여섯 단계로 정리할 수 있습니다.
- 원자로 노심에서 핵분열이 일어나 열이 발생합니다.
- 1차계통의 물이 원자로를 지나면서 열을 전달받습니다.
- 가압기가 1차계통의 압력을 유지해 물이 끓지 않도록 합니다.
- 뜨거워진 1차계통의 물이 증기발생기에서 2차계통의 물에 열을 전달합니다.
- 2차계통에서 만들어진 증기가 터빈과 발전기를 회전시켜 전기를 생산합니다.
- 터빈을 지난 증기는 복수기에서 물로 바뀌어 증기발생기로 돌아갑니다.
여기서 주의할 점이 있습니다.
원자로로 다시 돌아가는 것은 1차계통의 냉각수입니다. 터빈을 지난 2차계통의 물은 원자로로 들어가지 않고 증기발생기로 돌아갑니다.
PWR의 주요 설비
원자로용기
핵연료와 제어봉, 노심 구조물이 들어 있는 설비입니다. 핵분열로 발생한 열이 1차계통의 냉각수로 전달됩니다.
가압기
1차계통의 압력을 일정한 범위로 유지하는 설비입니다. 압력이 낮아져 원자로 냉각수가 끓거나 지나치게 높아지는 상황을 방지하도록 압력을 조절합니다.
원자로냉각재펌프
1차계통의 물이 원자로와 증기발생기 사이를 계속 순환하도록 합니다.
증기발생기
1차계통과 2차계통 사이에서 열을 전달하는 열교환기입니다. PWR의 발전 원리를 보여주는 핵심 설비라고 할 수 있습니다.
터빈과 발전기
2차계통에서 만들어진 증기가 터빈을 회전시키고, 발전기가 이 회전력을 전기에너지로 바꿉니다.
복수기
터빈을 지난 증기를 냉각해 다시 물로 바꿉니다. 응축된 물은 급수 계통을 거쳐 증기발생기로 돌아갑니다.
원자로를 정지하면 열도 바로 사라질까?
제어봉을 삽입하면 중성자를 흡수해 핵분열 연쇄반응을 빠르게 낮출 수 있습니다. PWR에서는 냉각수에 포함된 붕산 농도도 원자로의 반응도를 조절하는 데 사용됩니다.
하지만 원자로를 정지했다고 열 발생이 즉시 완전히 사라지는 것은 아닙니다.
핵분열 생성물이 붕괴하는 과정에서 일정 기간 붕괴열이 계속 발생하기 때문입니다. 따라서 원자로를 정지한 후에도 냉각과 열 제거가 계속 필요합니다.
원전의 안전성을 판단할 때는 단순히 원자로를 정지할 수 있는지만 보는 것이 아니라, 정지 이후 발생하는 열을 안정적으로 제거할 수 있는지도 함께 살펴봐야 합니다.
또한 원전에는 핵연료 피복관, 원자로냉각재 압력경계, 격납건물 등 방사성물질의 외부 방출을 막기 위한 여러 방호벽이 적용됩니다.
PWR의 장점
1차계통과 2차계통이 분리된다
원자로를 지난 냉각수와 터빈을 돌리는 증기 계통이 증기발생기를 사이에 두고 분리됩니다. 정상 운전 중에는 1차계통의 물이 직접 터빈으로 이동하지 않습니다.
운전 경험이 풍부하다
PWR은 세계적으로 널리 사용되는 상업용 원자로 방식입니다. 오랜 운전 경험과 관련 기술, 부품 공급망이 축적되어 있다는 점이 장점입니다.
액체 상태의 물로 열을 전달한다
원자로 내부의 물을 고압 상태로 유지해 끓지 않도록 하고, 액체 상태의 냉각수가 노심의 열을 증기발생기까지 전달합니다.
다만 이러한 특징만으로 다른 원자로 방식보다 무조건 안전하거나 경제적이라고 단정하기는 어렵습니다. 안전성과 경제성은 원자로 설계, 건설 조건, 운전 방식과 규제 기준 등을 함께 살펴봐야 합니다.
PWR의 관리 포인트
높은 압력을 견뎌야 한다
1차계통은 높은 압력으로 운전되므로 원자로용기와 배관, 밸브 등 압력경계의 건전성이 중요합니다. 설계뿐 아니라 운전 중 검사와 유지관리도 필요합니다.
증기발생기 전열관 관리가 중요하다
증기발생기 전열관은 1차계통과 2차계통 사이에서 열을 전달하면서 두 계통을 분리합니다. 따라서 전열관의 부식과 마모 여부를 지속해서 검사해야 합니다.
정지 이후에도 냉각이 필요하다
원자로가 정지한 뒤에도 붕괴열이 남기 때문에 잔열을 제거할 수 있는 냉각계통과 비상전원 확보가 중요합니다.
사용후핵연료 관리가 필요하다
PWR도 운전 과정에서 사용후핵연료가 발생합니다. 저장과 운반, 최종 처분 문제는 원전 운영과 함께 장기적으로 관리해야 할 과제입니다.
APR1400도 PWR일까?
APR1400은 우리나라가 개발한 1,400MW급 가압경수로입니다.
따라서 APR1400도 1차계통의 물을 고압으로 유지하고, 증기발생기에서 2차계통의 증기를 만들어 터빈을 돌리는 PWR의 기본 원리를 따릅니다.
OPR1000 역시 가압경수로 계열입니다.
다만 같은 PWR이라도 출력과 설비 배치, 안전계통의 구성, 운전 조건은 노형에 따라 달라질 수 있습니다. PWR이라는 이름은 공통적인 작동 원리를 나타내며, 모든 세부 설계가 같다는 뜻은 아닙니다.
PWR과 BWR의 차이는?
두 원자로의 가장 큰 차이는 증기를 어디에서 만드는가입니다.
- PWR: 원자로의 물을 끓이지 않고 증기발생기에서 별도의 물을 끓입니다.
- BWR: 원자로용기 안에서 직접 증기를 만들어 터빈으로 보냅니다.
따라서 PWR에는 증기발생기와 가압기가 필요하지만, BWR은 증기발생기를 별도로 사용하지 않습니다.
다음 글에서는 BWR의 발전 원리와 PWR과의 구조적 차이를 정리해 보겠습니다.
정리
PWR은 원자로의 물을 높은 압력으로 유지해 끓지 않도록 하고, 증기발생기에서 별도의 물을 증기로 만들어 터빈을 돌리는 원자로입니다.
핵심은 1차계통과 2차계통의 분리입니다.
PWR을 이해하면 우리나라의 OPR1000과 APR1400뿐 아니라 앞으로 살펴볼 BWR과 SMR의 차이도 훨씬 쉽게 이해할 수 있습니다.
특히 SMR은 PWR이나 BWR과 완전히 별개의 원자로 방식만을 뜻하는 것은 아닙니다. 크기와 건설 방식에 관한 개념이기 때문에, PWR 방식을 이용한 SMR도 존재합니다. 이 부분은 SMR 글에서 자세히 살펴보겠습니다.
